Teknisk information

Her finder du information omkring opsætning af beklædningstegl.




Opsætning af URBAN beklædningstegl

Vores URBAN Beklædningstegl skrues enkelt og hurtigt på den bagvedliggende konstruktion. Montagen er uden mørtel og derfor uafhængig af vejret.

Nedenfor vises de 3 gængse opsætningsløsninger - hvilken type man vælger afhænger af bygningens ønskede udtryk:

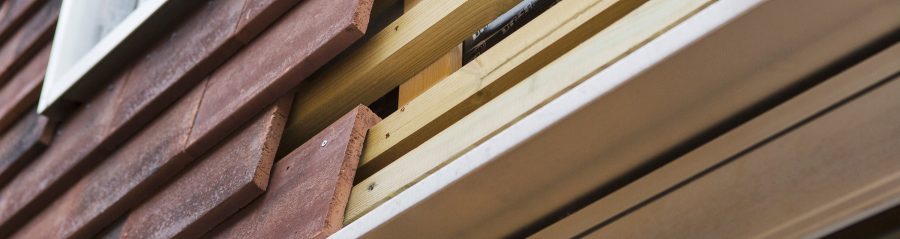

1 - Montering på trælægter

URBAN monteret som ventileret klimaskærm efter to-trins-princippet på let bagmur. Opsætning med min. 23 mm lodrette løkker på ydersiden af vindspærrepladerne. Derefter monteres vandret liggende bærelægter.

URBAN monteres i vildt forbandt. Der er forboret fire skruehuller fra fabrikken for at gøre installationen fleksibel. Der skal benyttes mindst 2 stk. A4 4,2 x 55 mm skruer i rustfrit stål, når der bruges imprægneret træ. A2 kan bruges med hvidt træværk.

Det lodrette overlap på beklædningsteglen skal være mindst 50 mm, så skruehullerne på den underliggende plade dækkes.



2 - Montering med Omega alu-profil

URBAN monteres i vildtforbandt, direkte på Omega alu-profilen (EN AW-6060), efter princippet, der vises nedenfor. Der er fire forborede skruehuller fra fabrikken for at gøre installationen fleksibel. Der skal benyttes mindst 2 stk. A4 4,2 x 50 mm selvskærende skruer i rustfrit stål. Overlappet på beklædningsteglen skal være mindst 50 mm, så skruehullerne på den underliggende tegl dækkes.

De vandrette Omega-profiler monteres direkte på lodrette klemlister af aluminium eller træ, som er fastgjort til den underliggende bærende konstruktion. Anvendt i kombination med lodrette klemlister af aluminium giver dette en brandsikker facade, A1.

Hvis der anvendes beslag til montering af lodrette klemlister, kan længden af disse varieres, hvilket giver mulighed for at isolere facaden udvendig. Dimensionering, fastgørelse og hensyn til korrosion skal altid beregnes og udføres for det enkelte projekt.



3 - Montering med GFT-111, aluminium og EPDM

Systemet GFT-111 består af en C-profil i aluminium (EN AW-6060), monteret på en EPDM-gummiprofil. Den er spændstig og fleksibel og fungerer som en forsegling, der holder teglpladen på plads, som princippet viser nedenfor.

URBAN T-profilen monteres ved at presse hver enkelt plade op på plads, hurtigt og effektivt. EPDM-profilen kommer på den måde under pres og låser for yderligere bevægelse. Selve monteringen er derfor meget hurtig og effektiv, helt uden skruer. Samlet klassificeres URBAN T- og GFT-111-systemet som brandsikkert, A1. Anvendt i kombination med lodrette klemlister af aluminium giver dette en brandsikker facade, A1.

Hvis der anvendes beslag til montering af lodrette klemlister, kan længden af disse varieres, hvilket giver mulighed for at isolere facaden udvendig. Dimensionering, fastgørelse og hensyn til korrosion skal altid beregnes og udføres for det enkelte projekt.




Collège Juliot Curie

Opsætning af Argeton profiler

Find installationsvejledning samt installationsvideoer til de forskellige Argeton profiler her




Opsætning af øvrige belægningstegl fra Egernsund Wienerberger

Kontakt vores salgsafdeling for oplysninger om montering af vores øvrige beklædningstegl.
